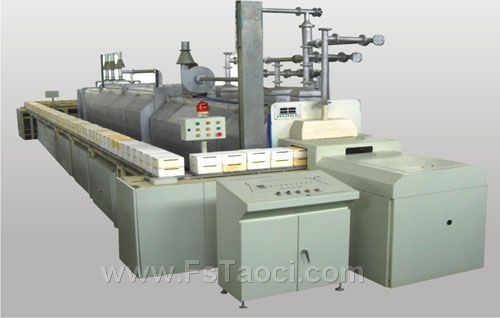

隧道炉 隧道窑炉 隧道窑 隧道式推板窑炉常州市兴光窑炉有限公司 2010/8/20 [访问本页PC版]【常州市兴光窑炉有限公司】 氧化锆推板窑炉设备的主要用途 用于钇稳定氧化锆粉体煅烧。电窑的技术特点1具有悠久的高性能窑炉设计制造历史及经验,设计制造过多条电子粉体烧料推板电窑,电窑温区优化设计,达到生产优质产品的工艺条件。2采用优质耐火保温材料及炉衬设计结构,窑炉节能、耐腐蚀。3低温排水区采用耐腐蚀优良的高能石英加热管设计,炉顶不易掉落冷凝水,高温加热区采用水平上下直插硅碳棒加热结构。4炉侧排水汽烟囱,防止炉顶烟囱结构产生的冷凝水滴落在产品上。5制造精细,电窑美观气派。6现代窑炉机电一体化设计理念。7具有可靠的质量保证能力。电窑技术性能1主项技术指标2炉膛结构及保温组成3炉体钢结构4窑炉温区热工结构5窑炉温度智能控制系统6推进机电系统1主项技术指标1主要尺寸 (1)炉膛尺寸:长×740宽×280高mm。 (2)炉体外形尺寸:约长×1780宽×1650高mm。 (3)推板尺寸:340长×340宽×30高mm,碳化硅 (4)控制柜尺寸:600厚×1200宽×2000高2热工参数 (1)最高温度:1100℃。 (2)常用温度:1050℃。 (3)控温组数:9区加热,控温点数:14点。其中:高温区5区,10点控温。升温区4区,4点控温。 (4)炉温稳定度:±2℃。 (5)恒温区有效截面温度均匀性:±5℃。 (6)炉体外表温升:≤60℃。 (7)加热功率:≤约180kw。 (8)升温区长度5米,恒温区长度5米,降温区长度米3推进参数 (1)推进速度:500mm—2500mm/h(无级调速) (2)常用速度:1500mm/h。 (3)推进推力:5t。 编辑本段|回到顶部2炉膛结构及保温组成炉膛采用单孔双推板结构。炉底导轨采用碳化硅导轨砖结构,与推板同材料。 炉膛采用i级重质高铝材料,保温层用高铝泡沫砖+硅酸铝耐火纤维复合节能保温结构。 编辑本段|回到顶部3炉体钢结构炉壳采用型钢、钢板焊接,每节炉壳分段,便于制造、运输、安装。窑炉两侧配置防护装饰罩板,电窑美观、大方、整洁,并具电气防护作用。 编辑本段|回到顶部4窑炉温区热工结构1窑炉设计9个加热温区,低温排水区r1、r2、r3采用耐腐蚀优的高能石英加热管设计,炉顶不易掉落冷凝水。高温加热区r4~r10采用水平上下直插硅碳棒加热结构。 |
